Kit zigbee cc2530 eval (waveshare)

Mã sản phẩm: E000329
460.000₫
Còn hàng
ZigBee development/evaluation kit designed for CC2530F256 This product includes ONLY one CC2530 module, while at least two CC2530 modules are required to setup a ZigBee network. Overview CC2530 Eval Kit is a ZigBee development/evaluation kit designed for CC2530F256, consists of the mother bo...

ZigBee development/evaluation kit designed for CC2530F256

This product includes ONLY one CC2530 module, while at least two CC2530 modules are required to setup a ZigBee network.

Overview

CC2530 Eval Kit is a ZigBee development/evaluation kit designed for CC2530F256, consists of the mother board ZB502 and the ZigBee moduleCore2530.

Basically this kit can be used in two aspects :

  • Develop application with the provided firmware
    Combined with our provided firmware, you can use this kit to set up a minimal ready-to-run ZigBee system for testing or evaluating, and requires NO knowledge about the complicate ZigBee Specification
  • Develop your own firmware
    In this case, you should start from the very underlying to create your solution, what's more, debuggers (like CC Debugger) and knowledge about ZigBee Specification are also required

ZB502 Features

  • Onboard battery holder, multi power supplies are available
  • All the IOs are accessible for easy expansion
  • Integrates CP2102 for debugging
  • LEDs and user keys

What's on the ZB502

ZigBee development board on board resource

  1. ZigBee module connector: for easily connecting ZigBee modules
  2. I/Os interface
  3. USB interface
  4. UART/SPI interface
  5. ONE-WIRE interface
  6. Debugging interface
  7. 5V/3.3V power input/output: usually used as power output, also common-grounding with other user board
  8. CP2102
  9. AMS1117-3.3
  10. Power switch
  11. Serial port RX/TX indicator
  12. Power indicator
  13. User LEDs
  14. User keys
  15. Reset button
  16. UART0 jumper
  17. LED jumper
  18. KEY jumper

Core2530 Features

  • As easy to use as any UART modules
  • Provided firmware : Coordinator, Router, End Device
    • Router firmware is preloaded by default
  • Supports sending large data packet & fast broadcasting via UART
  • Supports programming via UART (thanks to the Bootloader, and an serial module is required)
  • Supports configuring via upper computer software : working mode, UART port, baudrate, signal channel, etc.
  • MISC
    • Auto networking (at least 1 Coordinator and 1 Router are required)
    • Real-time monitoring the signal intensity between Coordinator, Router, and End Device

Core2530 Specifications

  • Onboard chip: CC2530F256RHAR
  • Communication distance (open and wide operating environment):
    • Absolute maximum: over 350 meters
    • Stable communication: over 250 meters
    • Auto connecting: over 120 meters
  • Frequency range: 2.4GHz
  • Wide supply-voltage range (2 V–3.6 V)
  • Operating temperature: -40℃ ~ 85℃
  • Serial port baud rate: 38400bps (default), different baud rates are available by software configuration
  • Expansion pinheader: all the I/Os
  • Pinheader pitch: 2.54mm
  • Spacing between pinheaders on the left side and the right side: 22.86mm (9x2.54mm)
  • Antenna: 2.4G 2DB 360° omni-directional

CC2530F256RHAR Features

  • Frequency range: 2.4GHz
  • 16 transfer chains, software configurable according to environmental conditions
  • Radio baud rate up to 250kbps
  • High-Performance and Low-Power 8051 microcontroller core with code prefetch
  • 2.4-GHz IEEE 802.15.4 compliant RF transceiver
  • Wide supply-voltage range (2 V–3.6 V)
  • Watchdog timer, battery monitor, and temperature sensor
  • 12-Bit ADC with 8 channels and configurable resolution
  • 2 powerful USARTs with support for several serial protocols
  • IR generation circuitry
  • General-Purpose timers (One 16-Bit, Two 8-Bit)
  • AES security coprocessor
  • 21 General-Purpose I/O pins (19 × 4 mA, 2 × 20 mA)

Photos

ZigBee core board
Core2530 ZigBee module

ZigBee core board
Core2530 ZigBee module back view

ZigBee mother board
ZB502 ZigBee mother board

ZigBee mother board
ZB502 ZigBee mother board back view

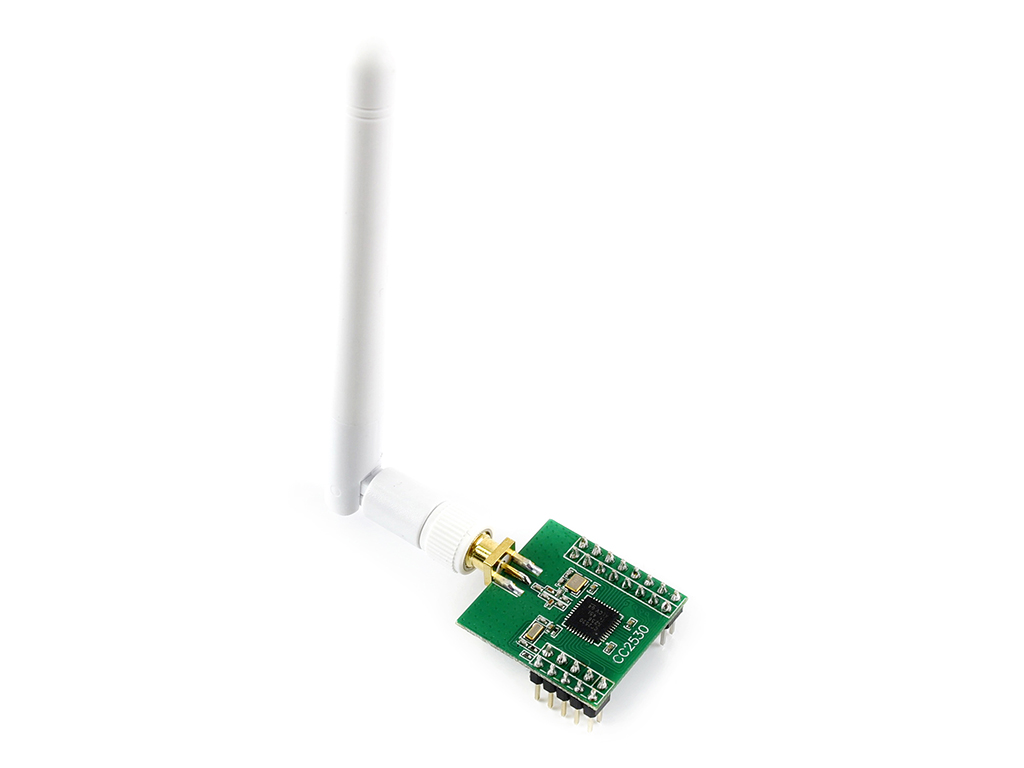

ZigBee core board
Core2530 ZigBee module with antenna

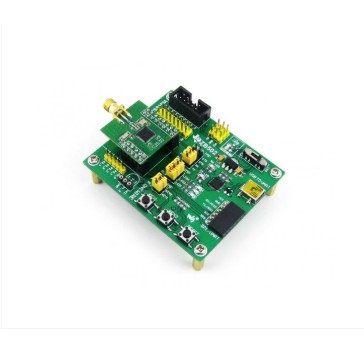

CC2530 Eval Kit
Core2530 on the ZB502

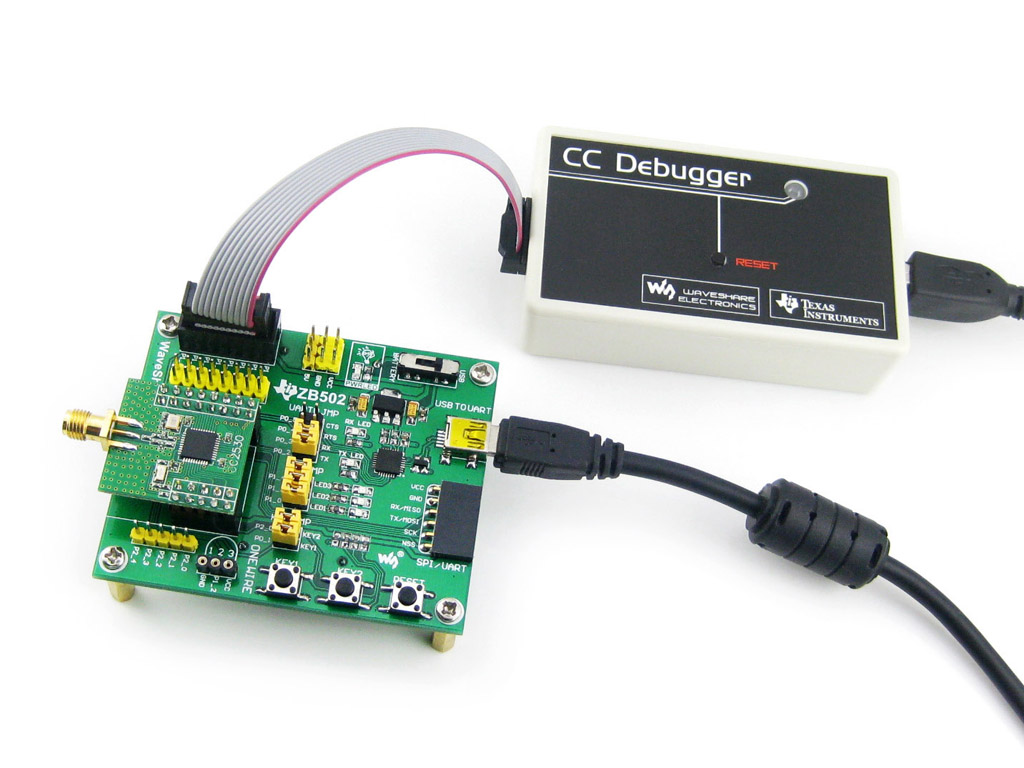

Connecting to a debugger
Connecting with a debugger

Connecting with accessories
Connecting with accessories


Downloads

Development resources: demo codes, schematic, datasheets, etc.
Wiki: www.waveshare.com/wiki/CC2530_Eval_Kit

Phương Thức Thanh Toán

  Hình thức thanh thoán Hình thức mua hàng và thanh toán tại hệ thống  Https://dientu360.com/ được thực hiện như sau

1. Phương thức giao hàng – Trả tiền

a. Hình thức thanh toán khi mua hàng tại  Https://dientu360.com/. Phương thức Giao hàng –  Trả tiền mặt chỉ áp dụng đối với những khu vực chúng tôi hỗ trợ giao nhận miễn phí Hoặc trả tiền mua hàng trực tiếp tại: Nhà số 62, ngõ 61, Phạm Tuấn Tài, phường Cổ Nhuế 1, Quận Bắc Từ Liêm, Thành phố Hà Nội, Việt Nam.

b. Hình thức thanh toán trước: Chuyển tiền, chuyển khoản, thanh toán trực tiếp bằng tiền mặt tại văn phòng của chúng tôi. Hình thức chuyển tiền/chuyển khoản qua ngân hàng

 c. Hình thức chuyển tiền/chuyển khoản qua ngân hàng Áp dụng cho khách hàng ngoài khu vực hỗ trợ giao nhận miễn phí. Hoặc khách hàng có nhu cầu sử dụng phương thức thanh toán này.

      * TK Công ty: Công ty cổ phần điện tử 360 (Tài khoản công ty dùng chung cho tất cả các chi nhánh, bắt buộc với đơn hàng giá trị từ 20 triệu trở lên)

      * Thông tin chuyển khoản tại: Số TK : 0491000101938 - Ngân hàng Vietcombank Chi nhánh Thăng Long - Tên chủ tk: Công ty cổ phần điện tử 360

        CHÚNG TÔI SẼ TỪ CHỐI THANH TOÁN NẾU THÔNG TIN KHÔNG NẰM TRONG CÁC TÀI KHOẢN Ở DANH MỤC TRÊN. VÀ KHÔNG CHỊU BẤT CỨ TRÁCH NHIỆM GÌ VỀ VIỆC QUÝ KHÁCH GIAO DỊCH CHUYỂN TIỀN CHO ĐƠN VỊ CÁ NHÂN KHÁC THÔNG TIN TRÊN.

d. Hình thức thanh toán trực tiếp bằng tiền mặt hoặc thẻ (Thẻ Visa, Thẻ tín dụng…)

Quý khách đến các chi nhánh gần nhất để thực hiện thanh toán, nhân viên của chúng tôi sẽ hướng dẫn quý khách. Quý khách chú ý khi thanh toán phải có phiếu thu của Công ty, và có mộc và chữ ký của Kế toán trưởng hoặc Giám đốc công ty.

*Lưu ý: Đơn hàng có giá trị từ 20 triệu đồng trở lên và muốn xuất hóa đơn VAT thì bắt buộc phải  chuyển khoản vào tài khoản công ty. Vui lòng gọi cho nhân viên bán hàng trước khi chuyển để được hướng dẫn thêm nếu cần. Và chỉ chuyển tiền với các số tài khoản có ở dưới đây để giao dịch của quý khách được đảm bảo an toàn nhất.

 Trong trường hợp quý khách thanh toán bằng thẻ Visa hoặc Master bằng cách cà thẻ tại  Https://dientu360.com/ Quý khách phải mang thẻ và phải đúng chủ thẻ để lấy phiếu và ký nhận phiếu đã thanh toán. (Hiện tại chưa áp dụng) Chúng tôi sẽ không chịu trách nhiệm khi quý khách dùng thẻ của người khác để thanh toán.

Ngay sau khi kiểm tra và nhận được báo “CÓ” từ Ngân hàng qua điện thoại của chủ tài khoản. Chúng tôi sẽ tiến hành xuất hàng và giao hàng cho quý khách trong thời gian sớm nhất. Mọi thắc mắc, khiếu nại về vấn đề đổi hàng, bảo hành hoặc hỗ trợ kỹ thuật, quý khách vui lòng liên hệ số hotline 0868306306 để được hỗ trợ tốt nhất!



A. MUA HÀNG TRỰC TIẾP

 Quý khách hàng có thể qua trực tiếp showroom của công ty để xem hàng và kiểm tra hàng tại địa chỉ: ( Số 62, ngõ 61 Phạm Tuấn Tài, Cổ Nhuế 1, Bắc Từ Liêm, Hà Nội ).

B. MUA HÀNG ONLINE

Phương thức mua hàng trên website Dientu360 bao gồm ( 5 bước )

Bước 1: Chọn Sản Phẩm

t1

Bước 2: Thanh Toán Trên Giỏ Hàng

 Ở bước này khách hàng có thể chọn vào thanh toán khi đã chắc chắn sản phẩm mình đã lựa chọn hoặc bấm vào giỏ hàng để xem lại sản phẩm mình đã chọn.

 Nếu còn thiếu sản phẩm khách hàng có thể tiếp tục chọn sản phẩm cho vào giỏ hàng trước khi nhấn thanh toán.

chuthich1



Bước 3: Điền Thông Tin Khách Hàng

 Quý khách hàng điền đầy đủ thông tin liên hệ cũng như địa chỉ nhận hàng để tránh sai xót trong quá trình chuyển hàng.

>Bước 4: Chọn Phương Thức Thanh Toán Và Nhận Hàng



chuthich2

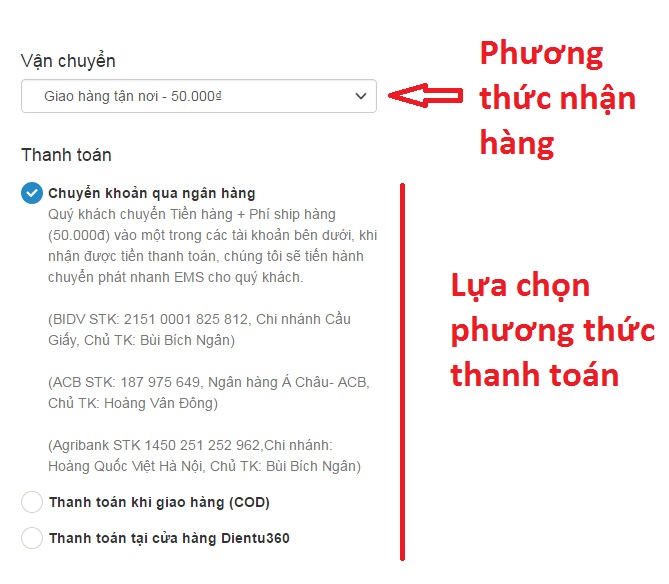

 Bước 4: Khách Hàng Lựa Chọn Phương Thức Thanh Toán Và Nhận Hàng

chuthich3

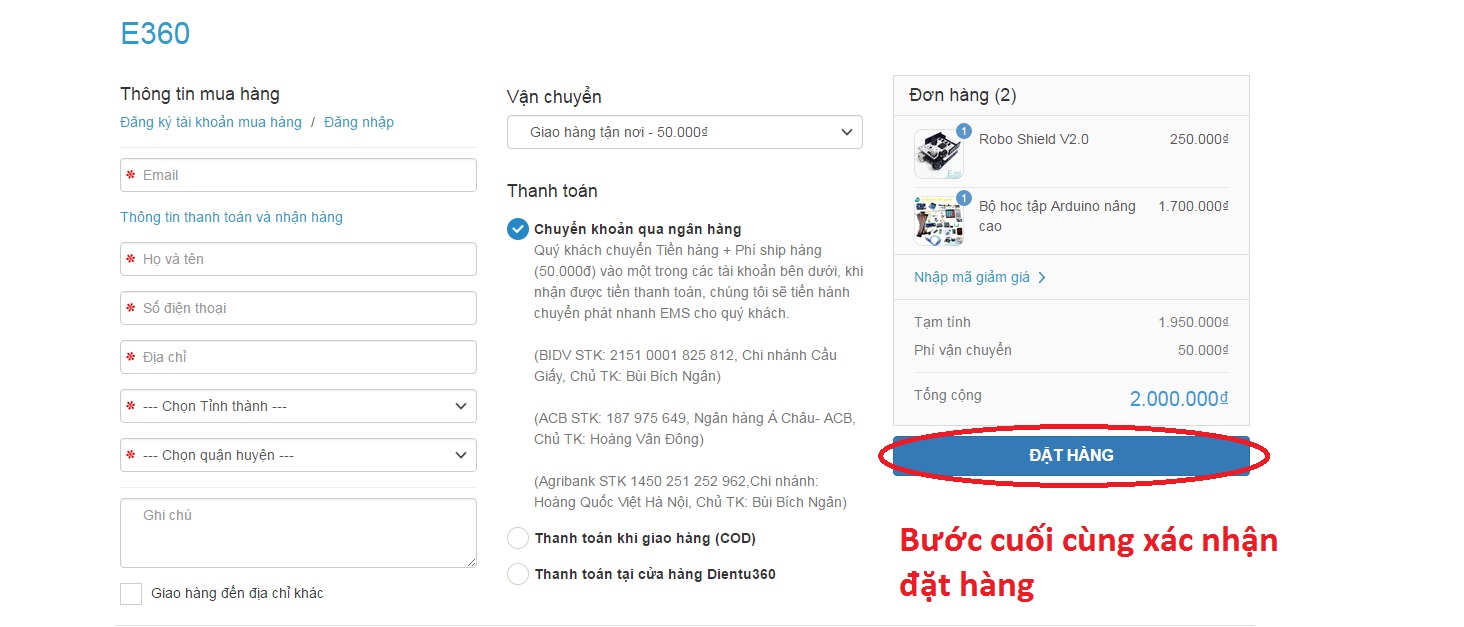

Bước 5: Xác Nhận Hoàn Tất Việc Đặt Hàng
