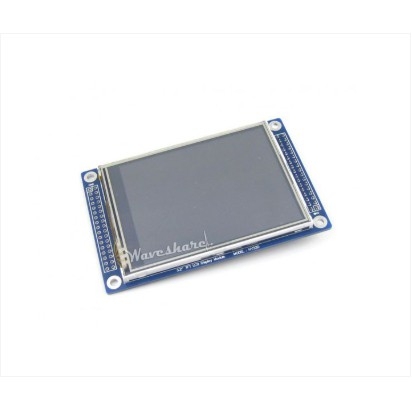

Màn hình tft cảm ứng 3.2inch, 320x240 (d)

Mã sản phẩm: E000455
480.000₫
Còn hàng
Mô Tả Sản Phẩm Màn Hình TFT Cảm Ứng 3.2inch, 320x240 (D) Màn Hình TFT Cảm Ứng 3.2inch, 320x240 (C), đa màu sắc, bộ điều khiển riêng biệt. Thông Số Bộ điều khiển LCD ILI9341 Bộ điều khiển cảm ứng XPT2046 Loại LCD TFT Giao thức LCD 16 bit song song Giao t...

Mô Tả Sản Phẩm Màn Hình TFT Cảm Ứng 3.2inch, 320x240 (D)

Màn Hình TFT Cảm Ứng 3.2inch, 320x240 (C), đa màu sắc, bộ điều khiển riêng biệt.

Thông Số

Bộ điều khiển LCD

ILI9341

Bộ điều khiển cảm ứng

XPT2046

Loại LCD

TFT

Giao thức LCD

16 bit song song

Giao thức cảm ứng

SPI

Đèn nền

LED

Màu sắc

65536

Độ phân giải

320x240 điểm ảnh

Lưu ý: Sản phẩm này chỉ nên sử dụng với các MCU có điện áp I/O 2.2V~3.6V

Sơ Đồ Chân

STT

Kí hiệu

Mô tả

Chức năng

1

5V

Nguồn 5V

Khi dùng nguồn 5V

Chân 1 và 2 là nguồn vào

Chân 33 và 34 là nguồn 3.3V ra

2

GND

Đất

Cấp đất

3

D0

Chân dữ liệu

D0-D15

4

D1

5

D2

6

D3

7

D4

8

D5

9

D6

10

D7

11

D8

12

D9

13

D10

14

D11

15

D12

16

D13

17

D14

18

D15

19

CS

Chip select

Tích cực ở mức thấp

20

RS

Lựa chọn thanh ghi chỉ thị/dữ liệu

RS = 1: Thanh ghi Data

RS = 0: Thanh ghi Instruction

21

WR

Write

WR = 0, RD = 1

22

RD

Read

WR = 1, RD = 0

23

RESET

Reset chip điều khiển

Tích cực ở mức thấp

24

NC

Not connect

Bỏ trống

25

BLVCC

5V or 3.3V

Điện áp cho đèn nền

26

BLGND

GND

Đất cho đèn nền

27

BLCNT



Điều chỉnh độ sáng đèn nền

28

TP_IQR

Ngắt cảm ứng

Mức thấp khi màn hình phát hiện chạm

29

TP_CS

Chọn chip màn hình cảm ứng

Tích cực ở mức thấp

30

TP_SCK

SPI clock của màn hình

Kết nối với chân SPI SCK

31

TP_SI

Dữ liệu vào màn hình

Kết nối với MOSI

32

TP_SO

Dữ liệu ra từ màn hình

Kết nối với MISO

33

3.3V

Nguồn 3.3V

Khi dùng nguồn 3.3V

Chân 33 và 34 là chân nguồn vào

Chân 1 và 2 bỏ trống

34

GND



Cấp đất cho màn hình

Kích Thước

Sản Phẩm Bao Gồm

  1. Màn hình cảm ứng TFT LCD 3.2inch x 1

Hình Ảnh

Download Màn Hình TFT Cảm Ứng 3.2inch, 320x240 (C)

Wiki: https://www.waveshare.com/wiki/3.2inch_320x240_Touch_LCD_(D)#1.2_XPT2046
