Arduino uno plus (phiên bản uno r3 nâng cấp)

Mã sản phẩm: E000262
390.000₫
Còn hàng

Arduino Uno Plus là sản phẩm được thiết kế bởi chính hãng Waveshare, là phiên bản có chức năng, kích thước, hình dạng và cách sử dụng tương đương với Arduino Uno R3 nhưng được cải tiến để loại bỏ nhiều nhược điểm mà board Uno R3 gặp phải

Mô tả sản phẩm Arduino Uno Plus

 Arduino Uno Plus là sản phẩm được thiết kế bởi chính hãng Waveshare, là phiên bản có chức năng, kích thước, hình dạng và cách sử dụng tương đương với Arduino Uno R3 nhưng được cải tiến để loại bỏ nhiều nhược điểm mà board Uno R3 gặp phải như: Công suất nguồn thấp, ic nạp hay mất firmware....

 - Sản phẩm cung cấp chính hãng, được bảo hành lên đến 12 tháng.

Bảng so sánh giữa UNO PLUS với UNO R3:



UNO PLUS

UNO R3

Remarks

Operating voltage

5V/3.3V

5V

Dual voltage level to support more shields

Reset

Lateral

Vertical

Lateral button is easier to use when connecting with shield

Bootloader switch

Yes

None

The board can be configured to run program immediately when power-up by the switch

USB connector

Micro USB

USB Type B

Micro connector is more commonly used, and shields won't be blocked anymore while connecting

DC jack

Low profile

Normal height

Shields won't be blocked anymore while connecting

Power output header

Yes

None

Providing 5V/3.3V power output OR common-grounding with other boards

3.3V power output

800mA Max

150mA Max

UNO PLUS features higher driving capability

Oscillator

Crystal oscillator

Ceramic resonator

Crystal oscillator is suit for applications where accurate clock reference is required

ADC channel

8

6

CFG used as ADC6 by configuration, and ADC7 from the Reserved PIN

Connecting with prototype breadboard

Supported

Not supported

Solder pads is provided for DIY interfaces to connecting with prototype breadboard

USB driver

Compatible with all main systems

Doesn't compatible with WIN7/WIN8 Express Edition

Driver will never failed to install thanks to the onboard FT232

Firmware fixing

Supported

Not supported

Firmware can be fixed by using the onboard FT232, no extra programmer is needed

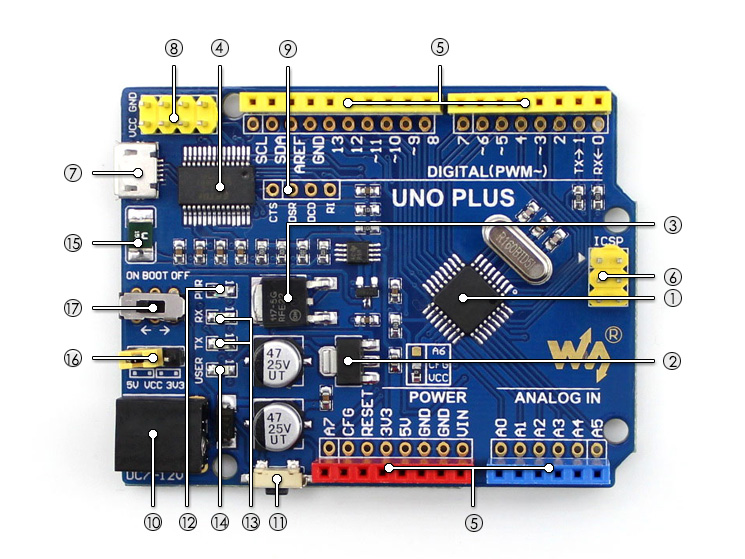

Các khối trên UNO PLUS

1. ATMEGA328P-AU

2. AMS1117-3.3 : 3.3V voltage regulator

3. NCP1117ST50T3G : 5V voltage regulator

4. FT232RL : USB to UART convertor

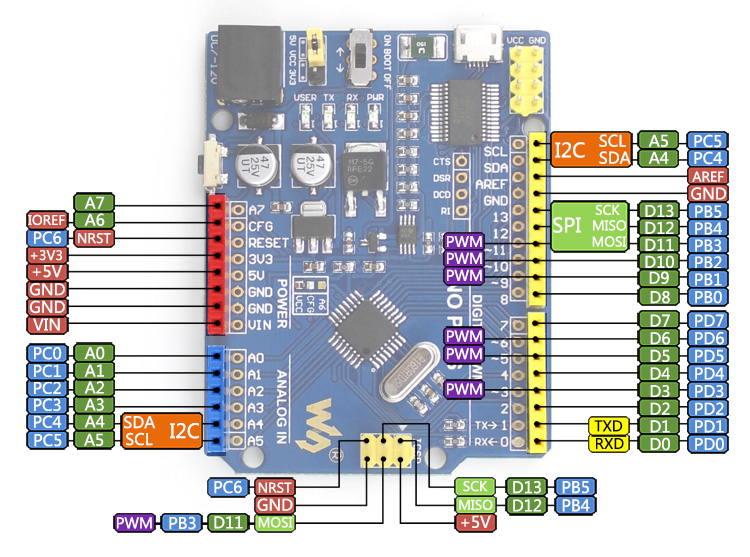

5. Arduino interface

  + compatible with standard Arduino interface with two additional analog inputs A6 (config the CFG), A7

  + solder pads provided, supports prototype breadboard

6. ICSP interface

7. MICRO USB connector : for uploading program OR serial port debugging

8. Power output header : 3.3V OR 5V, voltage level configured by the onboard power configuration switch, used as power output OR common-grounding with other boards

9. FT232 pins : for burning Bootloader into the microcontroller

10. DC input : 7V ~ 12V

11. Reset button

12. Power indicator

13. Serial port Rx/Tx indicator

14. User LED

15. 500mA fast self-recovery fuse

16. Power configuration : for configuring the operating voltage

17. Bootloader selection switch

 + turn ON : the board will reset when power-up OR other USB devices were detected connecting to the PC

 + turn OFF : the onboard program runs immediately when power-up, and the board will not reset when other USB devices were detected connecting to the PC

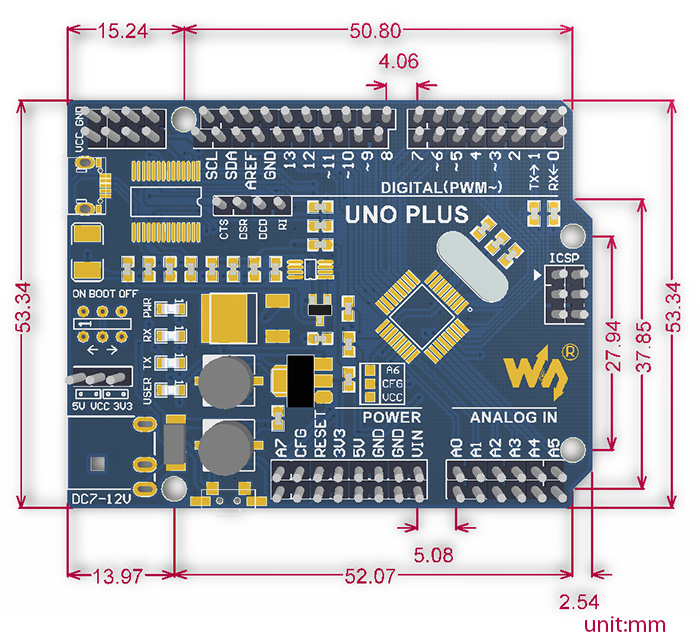

Kích thước UNO PLUS

Sản phẩm được đói gói gồm:

 + 1 x Board Arduino Uno Plus.

 + 1 x Cáp kết nối.

Download Tài Liệu

Demo codes, schematic, datasheets, etc.
www.waveshare.com/wiki/UNO_PLUS
