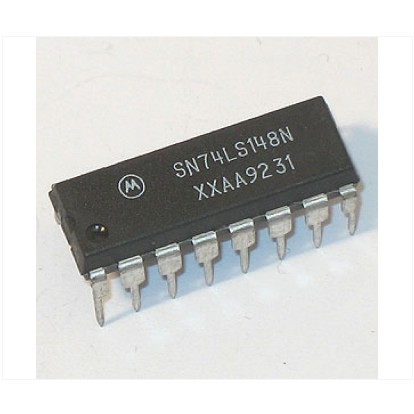

Ic mã hóa 74ls148 dip16

Mã sản phẩm: E000674
9.000₫
Còn hàng
MÔ TẢ SẢN PHẨM: 74LS148 là một bộ phận độc quyền của Motorola kết hợp mạng khử nhiễu tích hợp giúp giảm thiểu các trục trặc trên đầu ra của GS. Sự cố xảy ra trong quá trình chuyển đổi tiêu cực của đầu vào EI khi đầu vào dữ liệu 0-7 ở mức logic. IC 74LS148 là một bộ mã hóa ic bao gồm 9 đầu vào và ...

MÔ TẢ SẢN PHẨM:

74LS148 là một bộ phận độc quyền của Motorola kết hợp mạng khử nhiễu tích hợp giúp giảm thiểu các trục trặc trên đầu ra của GS. Sự cố xảy ra trong quá trình chuyển đổi tiêu cực của đầu vào EI khi đầu vào dữ liệu 0-7 ở mức logic.

IC 74LS148 là một bộ mã hóa ic bao gồm 9 đầu vào và 5 đầu ra và ic này được thiết kế cho tốc độ thấp và trong bộ mã hóa ic trong 9 đầu vào thành 5 đầu ra kết hợp đầu vào 1-9 hoặc đầu vào sẽ xảy ra để đơn giản hóa xếp tầng (đầu vào EI và đầu ra EO cho phép hoạt động), và mạch xếp tầng này không yêu cầu mạch ngoài.

Bản thân bộ mã hóa là một công cụ được sử dụng để chuyển đổi các tín hiệu như dữ liệu thành các biểu mẫu có thể chấp nhận để truyền dữ liệu hoặc lưu trữ dữ liệu.

LS148 này là Mã hóa gồm 8 dòng dữ liệu trong cả ba hàng (4, 2, 1) nhị phân (Octal).

TÍNH NĂNG:

  • Họ TTL dùng để tính toán mạch logic
  • Dùng trong mạch điện tử

CẤU TRÚC:

https://vikiwat.com/userfiles/productimages/10252/product_large_29901.jpg

PIN

TÊN

CHỨC NĂNG

1

INPUT

Line data ( hoạt động ở mức thấp)

2

INPUT

Line data ( hoạt động ở mức thấp)

3

INPUT

Line data ( hoạt động ở mức thấp)

4

INPUT

Line data ( hoạt động ở mức thấp)

5

EI

Cho phép ( hoạt động ở mức thấp)

6

A2

Dữ liệu được mã hóa ( hoạt động ở mức cao)

7

A1

Dữ liệu được mã hóa ( hoạt động ở mức cao)

8

GND

Nối đất

9

A0

Dữ liệu được mã hóa ( hoạt động ở mức cao)

10

INPUT

Line data ( hoạt động ở mức thấp)

11

INPUT

Line data ( hoạt động ở mức thấp)

12

INPUT

Line data ( hoạt động ở mức thấp)

13

INPUT

Line data ( hoạt động ở mức thấp)

14

GS

Cờ ưu tiên ( “00/LS00”hoạt động ở mức cao hoặc   ”08/LS08” hoạt động ở mức thấp)

15

EO

Nối với EI để truyền nối tiếp đường dữ liệu ( có thể truyền được hết 16 line data)

16

VCC

Nguồn

THÔNG SỐ KỸ THUẬT:

  • Điện áp sử dụng: 4.75 - 5.25V
  • Dòng đện: 8mA
  • Kiểu chân: DIP16
  • Nhiệt độ: 0 - 70 độ C

HOẠT ĐỘNG:

  • Nếu đầu vào trên EI được cung cấp logic H và đầu vào khác được cung cấp logic X thì đầu ra A2, A1, A0, GS và E0 sẽ sáng lên
  • Nếu đầu vào tại EI được đưa ra logic L và đầu vào khác được đưa ra logic H thì tại đầu ra A2, A1, A0, GS sẽ bật và đầu ra khác sẽ chết
  • Nếu đầu vào trên EI và 7 được cung cấp logic L và đầu vào khác được cung cấp logic X, đầu ra A2, A1, A0, GS sẽ chết và E0 sẽ bật
  • Nếu đầu vào là EI, 6 được đưa ra logic L và 7 được đưa ra logic H và các đầu vào khác được đưa ra logic X, thì tại đầu ra A0 và E0, đầu ra của đầu ra kia sẽ chết.
  • Nếu đầu vào EI và 5 được đưa ra logic L và 6, 7 được đưa ra logic H và đầu vào khác được đưa ra logic X, thì tại đầu ra A1 và EO, nó sẽ bật và đầu ra khác sẽ chết
  • Nếu các đầu vào EI và 4 được đưa ra logic L và 5, 6, 7 được đưa ra logic H và các đầu vào khác được đưa ra logic X thì tại đầu ra A1, A0 và E0 sẽ bật và đầu ra khác sẽ chết
  • Nếu đầu vào EI và 3 được đưa ra logic L và 4,5,6,7 cho logic H và các đầu vào khác được đưa ra logic X thì đầu ra A2 và E0 sẽ sáng lên và đầu chết khác
  • Nếu đầu vào EI và 2 được đưa ra logic L và 3,4,5,6,7 trong logic H và đầu vào còn lại được đưa ra logic X, thì đầu ra A2, A0 và EO sẽ bốc cháy và các đầu vào khác sẽ chết
  • Nếu đầu vào EI và 1 được đưa ra logic L và 2,3,4,5,6,7 cho logic H và đầu kia là logic X thì đầu ra A2, A1 và EO sẽ bật và các đầu vào khác sẽ chết
  • Nếu đầu vào EI và O nằm trong logic L và các đầu vào khác được đưa ra logic H ở đầu ra A2, A1, AO và EO sẽ sáng lên và GS chết
