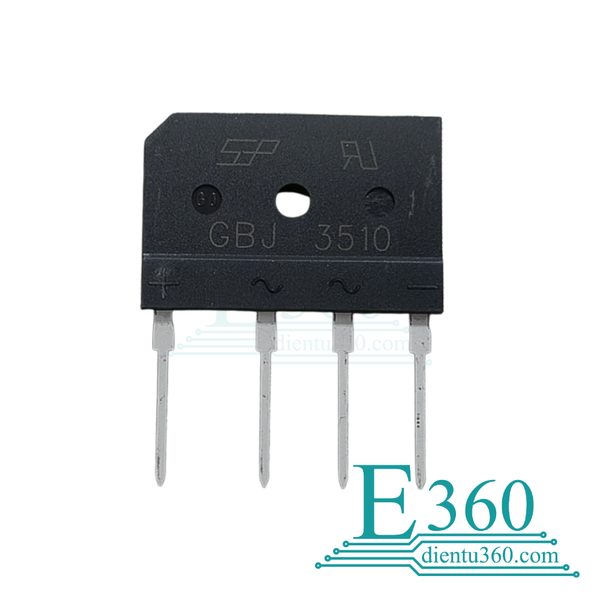

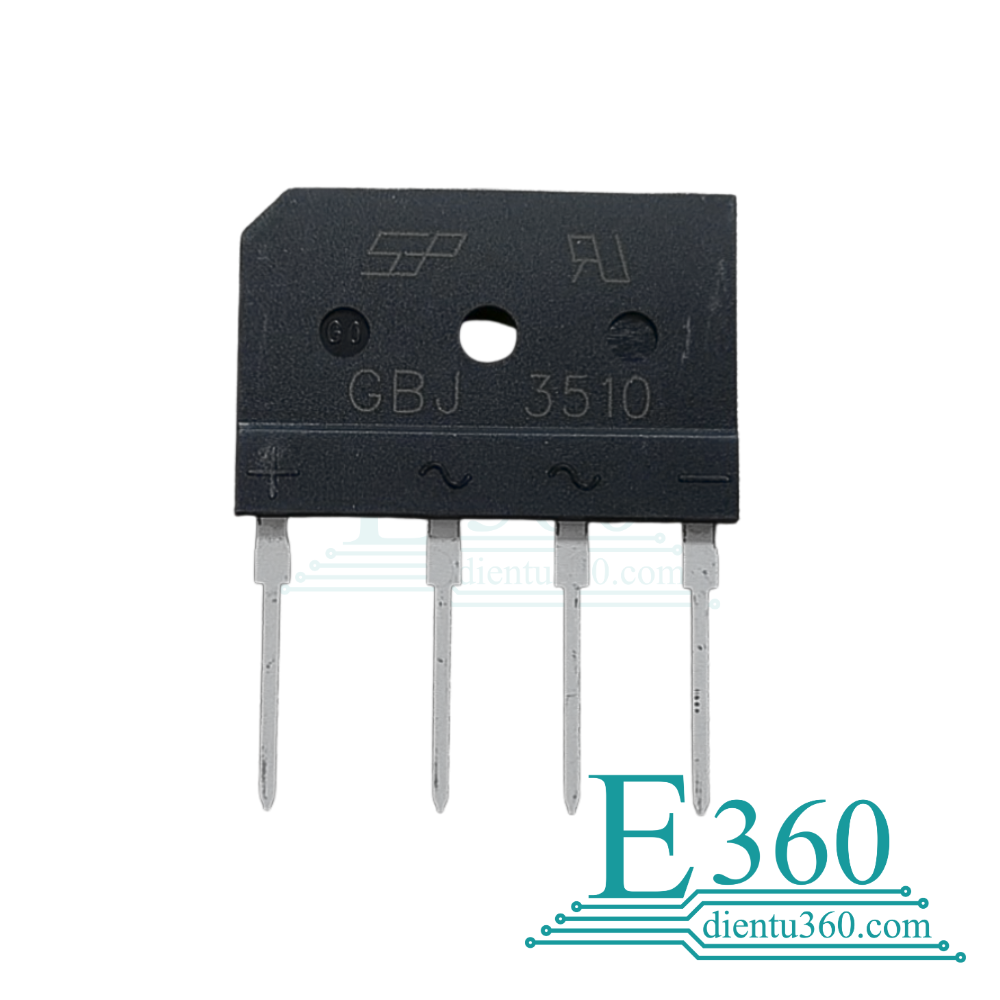

GBJ3510 là một cầu diode chỉnh lưu công suất cao được thiết kế theo dạng module cầu 4 diode tích hợp sẵn trong cùng một khối vỏ nhựa cách điện. Nhờ cấu trúc này, việc lắp ráp trong mạch trở nên gọn gàng, tin cậy và tiết kiệm diện tích PCB hơn so với việc dùng diode rời.
Với khả năng chịu dòng tải trung bình 35 A và điện áp ngược lên tới 1000 V, GBJ3510 thích hợp cho các ứng dụng cần chỉnh lưu AC sang DC ở công suất lớn, điển hình trong các bộ nguồn, thiết bị công nghiệp và hệ thống điện tử công suất.
Cầu diode này thường được đặt ở giai đoạn đầu vào của mạch, để chuyển đổi dòng AC từ lưới điện (110/220/380 VAC) thành DC, trước khi được lọc và ổn áp. Với khả năng chịu dòng xung cao, GBJ3510 có thể chống chịu tốt với các dòng khởi động hoặc khi sạc tụ điện đầu vào.
Thiết kế vỏ GBJ với bề mặt phẳng phía sau cho phép gắn tản nhiệt, nhờ đó linh kiện có thể làm việc ổn định lâu dài ở tải nặng. Vật liệu nhựa đúc đạt chuẩn UL94-V0 giúp tăng độ an toàn, chống cháy lan.
Thông số | Giá trị |
---|---|
Mã sản phẩm | GBJ3510 |
Dạng | Bridge rectifier – Diode cầu đơn pha (single-phase) |
Cấu tạo | Glass-passivated silicon bridge |
Điện áp chịu cực đại (Reverse Voltage) | 1000 V (VRRM) |
Điện áp RMS | 700 V |
Điện áp DC chặn (Block DC) | 1000 V |
Dòng trung bình chỉnh lưu (Average Forward Current) | 35 A (ở nhiệt độ case / heatsink) |
Dòng xung cực đại (Surge Forward Current, IFSM) | ~ 400 A (8.3 ms, nửa sóng sine) |
Sụt áp tiến (Forward Voltage Drop, VF) | ~ 1.1 V tại 17.5 A |
Dòng rò khi ngược (Reverse Current, IR) | Khoảng 5 µA tại 1000 V, 25°C; cao hơn khi nhiệt độ tăng |
Nhiệt độ làm việc / lưu trữ | -55°C đến +150°C |
Package: GBJ-2, dạng chân qua lỗ (THT) 4 chân (bridge type)
Chất liệu vỏ: Nhựa đúc (molded plastic), đạt chuẩn chống cháy UL94-V0
Màu sắc & đánh dấu: Có ký hiệu phân cực và mã “GBJ3510” trên thân sản phẩm
Chịu được điện áp cao tới 1000 V – phù hợp với nguồn cao và bộ chỉnh lưu AC-DC.
Dòng tải lớn (35 A) trung bình – phù hợp cho tải nặng khi có tản nhiệt tốt.
Dòng xung lớn – có thể chịu đựng được các nhỉnh dòng khởi động hoặc dòng xung từ nguồn.
Sụt áp tiến thấp tương đối – giúp giảm tổn hao khi dòng chạy.
Thiết kế vỏ đúc cách nhiệt tốt, chống cháy – đảm bảo an toàn.
Bộ nguồn AC → DC công suất lớn (máy biến áp chỉnh lưu, nguồn switching lớn)
Chỉnh lưu đầu vào cho các thiết bị công nghiệp, máy móc, máy nén, bơm, biến tần…
Linh kiện trong các hệ thống inverter, UPS, máy sạc, hệ thống điện tử công suất cao
Thiết bị dân dụng cần chịu tải lớn & điện áp cao
