Bộ bàn cân cảm biến loadcell hx711 5kg

Tổng quan sản phẩm:

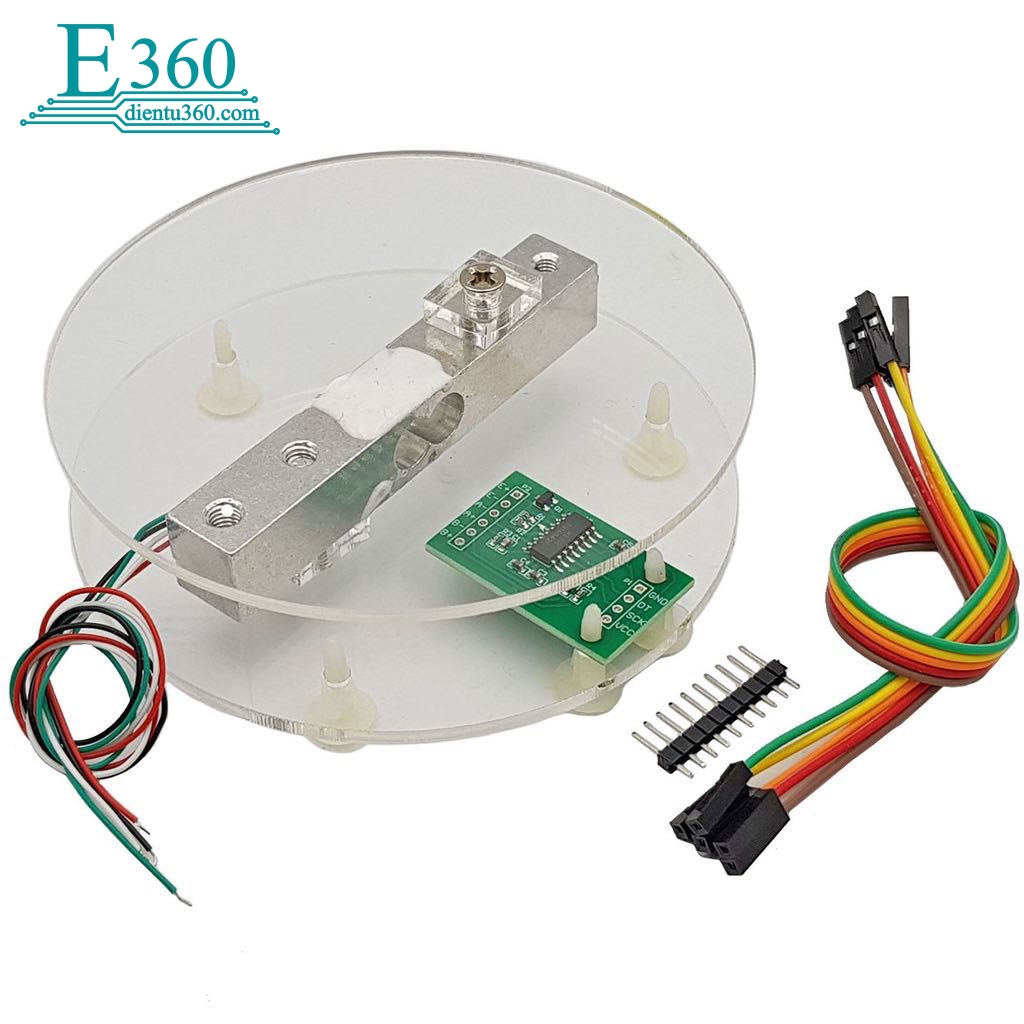

- BỘ BÀN CÂN CẢM BIẾN LOADCELL HX711 bao gồm Bộ Cảm Biến Cân Nặng Loadcell + Khung Bàn Cân Mica thường được sử dụng để làm cân điện tử , kết hợp với vi điều khiển để làm mô hình phân loại sản phẩm, mô hình máy tính tiền tự động…,

-Cảm biến có thể đo khối lượng của vật thể tối đa , cảm biến làm bằng kim loại với thiết kế nhỏ gọn, dễ dàng lắp đặt, độ chính xác cao. Sản phẩm tích hợp module chuyển đổi HX711 giúp dễ dàng giao tiếp với vi điều khiển. Khung bàn cân mica nhỏ gọn, trọng lượng nhẹ, dễ dàng sử dụng và mang theo.

-Bộ bàn cân cảm biến loadcell hx711 5kg: Module chuyển đổi HX711, Cảm biến loadcell, Khung bàn cân Mica, Dây cắm testboard

Thông số kĩ thuật:

-Ứng dụng Cân điện tử

- Model YZC – 133

- Tải trọng 5Kg

- Rated Output ( mV/V) 1.0 +- 0.15

- Độ lệch tuyến tính (%) 0.05

- Creep (5min) % 0.1

- Ảnh hưởng nhiệt độ tới độ nhạy %RO/ độ C 0.003

- Ảnh hưởng nhiệt độ tới điểm không %RO/ độ C 0.02

- Độ cân bằng điểm không %RO +-0.1

- Trở kháng đầu vào (Ω ) 1066 +- 20

- Trở kháng ngõ ra (Ω ) 1000 +- 20

- Trở kháng cách li (MΩ) 50V 2000

- Điện áp hoạt động 5V

- Nhiệt độ hoạt động -20 ~ 65 độ C

- Safe Overload %RO 120

- Ultimate overload %RO 150

- Chất liệu cảm biến Nhôm

- Độ dài dây 180mm

- Dây đỏ Ngõ vào ( + )

- Dây đen Ngõ vào ( – )

- Dây xanh Lá Ngõ ra ( + )

- Dây trắng Ngõ ra ( – )

Code mẫu

#include "HX711.h"

#define DOUT  2
#define CLK  3

HX711 scale(DOUT, CLK);

float calibration_factor = -103525;

//=============================================================================================
//                         SETUP
//=============================================================================================
void setup() {
  Serial.begin(9600);
  Serial.println("HX711 Calibration");
  Serial.println("Remove all weight from scale");
  Serial.println("After readings begin, place known weight on scale");
  Serial.println("Press a,s,d,f to increase calibration factor by 10,100,1000,10000 respectively");
  Serial.println("Press z,x,c,v to decrease calibration factor by 10,100,1000,10000 respectively");
  Serial.println("Press t for tare");
  scale.set_scale();
  scale.tare(); //Reset the scale to 0

  long zero_factor = scale.read_average(); //Get a baseline reading
  Serial.print("Zero factor: "); //This can be used to remove the need to tare the scale. Useful in permanent scale projects.
  Serial.println(zero_factor);
}

//=============================================================================================
//                         LOOP
//=============================================================================================
void loop() {

  scale.set_scale(calibration_factor); //Adjust to this calibration factor

  Serial.print("Reading: ");
  Serial.print(scale.get_units(), 3);
  Serial.print(" kg"); //Change this to kg and re-adjust the calibration factor if you follow SI units like a sane person
  Serial.print(" calibration_factor: ");
  Serial.print(calibration_factor);
  Serial.println();

  if(Serial.available())
  {
    char temp = Serial.read();
    if(temp == '+' || temp == 'a')
      calibration_factor += 10;
    else if(temp == '-' || temp == 'z')
      calibration_factor -= 10;
    else if(temp == 's')
      calibration_factor += 100;
    else if(temp == 'x')
      calibration_factor -= 100;
    else if(temp == 'd')
      calibration_factor += 1000;
    else if(temp == 'c')
      calibration_factor -= 1000;
    else if(temp == 'f')
      calibration_factor += 10000;
    else if(temp == 'v')
      calibration_factor -= 10000;
    else if(temp == 't')
      scale.tare();  //Reset the scale to zero
  }
}
