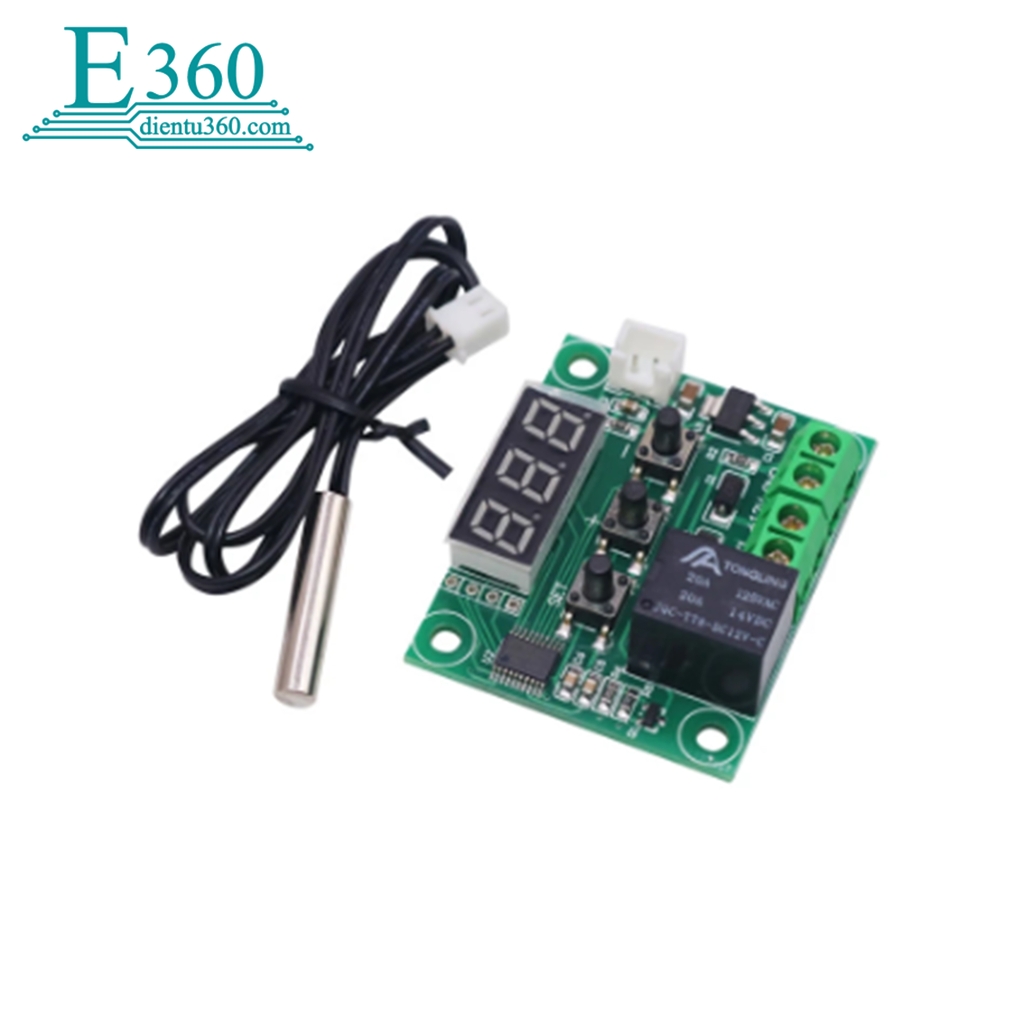

Cảm biến nhiệt độ w1209 5v (sáng đỏ)
-
Chi tiết sản phẩm
-
Thông tin thanh toán
-
Hướng dẫn mua hàng
MÔ TẢ:
Mạch cảm biến nhiệt độ XH-W1209 có ngõ ra Relay dạng thường mở, có hiển thị nhiệt độ bằng LED 7 đoạn. Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích đóng ngắt relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động,...
THÔNG SỐ KĨ THUẬT:
- Điện áp nguồn DC5V
- Dòng tiêu thụ của mạch ≤ 10mA khi không bật relay, khi bật relay≤ 60mA
- Độ chính xác 0.1℃
- Phạm vi kiểm soát nhiệt độ -50 đến 110 độ C
- Thời gian cập nhập 0.5S
- Relay chịu tải dòng tối đa 20A tại 125VAC, 20A tại 14VDC
- Kích thước 40×48.5 mm
- Lỗ gắn M3x2
- Đầu dò nhiệt độ trở nhiệt NTC (10K 5%) dài 0.5m có khả năng chống thấm nước
- Sử dụng led 7 thanh 3 số 0.28 int màu đỏ hiển thị
- Ba phím chức năng: Setup, Tăng (+), Giảm (-)
- Cân nặng 400g
- Yêu cầu môi trường: nhiệt độ -10 ~ 60 ℃; Độ ẩm 20% -85%
Ứng dụng
- Sử đụng để đo nhiệt độ
- Kiểm soát nhiệt độ theo giá trị mong muốn của người dùng ứng dụng trong việc ấp trứng, đun nước, làm lạnh,…
Hoạt động
Khởi động, mạch hiển thì nhiệt độ môi trường đo được.
Khi relay đóng, led báo (màu đỏ) sẽ sáng và led báo tắt khi đèn tắt
Mạch có hai chết độ hoạt động:
- Làm lạnh
- Sưởi ấm
Chế độ làm lạnh, mạch khống chế nhiệt độ môi trường không vượt quá giá trị T0 (do người dùng đặt). Khi nhiệt độ môi trường lớn hơn T0, relay đóng; máy làm lạnh hoạt động. Nhiệt độ môi trường giảm đến giá trị T0 – t ( t là nhiệt độ trễ do người dùng cài đặt, mặc định ban đầu là 2 ), relay ngắt, máy làm lạnh dừng hoạt động. Lúc này nhiệt độ môi trường tăng lên quá nhiệt độ T0 thì relay lại đóng, máy lạnh hoạt động. Như vậy nhiệt độ môi trường được khống chễ trong khoảng từ T0 đến T0 – t
Chế độ sưởi ấm, mạch khống chế nhiệt độ môi trường không dưới giá trị T0 (do người dùng đặt). Khi nhiệt độ môi trường nhỏ hơn T0, relay đóng; máy làm sưởi hoạt động. Nhiệt độ môi trường tăng đến giá trị T0 + t ( t là nhiệt độ trễ do người dùng cài đặt, mặc định ban đầu là 2 ), relay ngắt, máy sưởi dừng hoạt động. Lúc này nhiệt độ môi trường giảm xuống dưới nhiệt độ T0 thì relay lại đóng, máy sưởi hoạt động. Như vậy nhiệt độ môi trường được khống chế trong khoảng từ T0 đến T0 + t
Hướng dẫn sử dụng
Cấp nguồn 5v để mạch khởi động. Trang thái ban đầu màn led sẽ hiển thị nhiệt độ môi trường.
Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.
Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:
- P0 để thiết lập chế độ sưởi hay chế độ làm lạnh
- P1 để thiết lập trễ nhiệt độ t
- P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
- P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
- P4 để chỉnh sai số cho nhiệt độ đo
- P5 để thiết lập giá trị thời gian trễ
- P6 để thiết lập giá trị nhiệt độ trễ t
Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn
VD: Muốn cài nhiệt độ bật Relay 40 Độ
Bạn làm như sau:
– Nhấn SET, Led hiển thị chuyển sang nhiệt độ cài đặt
và nhấp nháy.
– Nhấn (+) hoặc (-) để tăng hoặc giảm để cài đặt. Giữ (+) hoặc (-) để nhiệt độ ở 40 Độ.
Module sẽ hoạt động như sau:
– Nếu nhiệt độ đo đang dưới 40độ, Relay không bật, đèn báo không sáng (Tiếp điểm chưa đóng). Khi nhiệt độ môi trường lên 40độ –> Relay Đóng, Đèn sáng, Tiếp điểm thông.
– Khi nhiệt độ môi trường >=40độ, relay sẽ ở trạng thái đóng, đèn sáng (Tiếp điểm đóng). Nhiệt độ môi trường giảm < nhiệt độ cài đặt 2độ –> Relay ngắt, đèn báo tắt, tiếp điểm bị ngắt.
