TỔNG QUAN
Bộ kit này được thiết kế dành cho những ai đã có những kiến thức cơ bản về lập trình ARM và muốn học tập chuyên sâu hơn về việc lập trình dòng chip này. Open107V là bảng phát triển STM32 có thiết bị STM32F107VCT6 làm vi điều khiển. Nó hỗ trợ mở rộng thêm với các bảng phụ kiện tùy chọn khác nhau cho các ứng dụng cụ thể. Thiết kế dạng module mở làm cho nó trở nên lý tưởng để bắt đầu phát triển ứng dụng với vi điều khiển dòng kết nối STM32.
THÔNG SỐ KỸ THUẬT
- Lõi: ARM Cortex-M3 32-bit RISC
- Tần số hoạt động: 72MHz, 1.25 DMIPS / MHz
- Điện áp hoạt động: 2-3.6V
- Kiểu đóng gói: LQFP100
- Số chân I/O: 80 chân
- Bộ nhớ: 256K Flash, 64K RAM
- Giao tiếp truyền thông: 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN
- Bộ chuyển đổi AD & DA: 2 x AD (12-bit, 1μs, chia sẻ 16 kênh); 2 x DA (12-bit)
- Gỡ lỗi / Lập trình: hỗ trợ giao diện JTAG / SWD (gỡ lỗi dây nối tiếp), hỗ trợ IAP

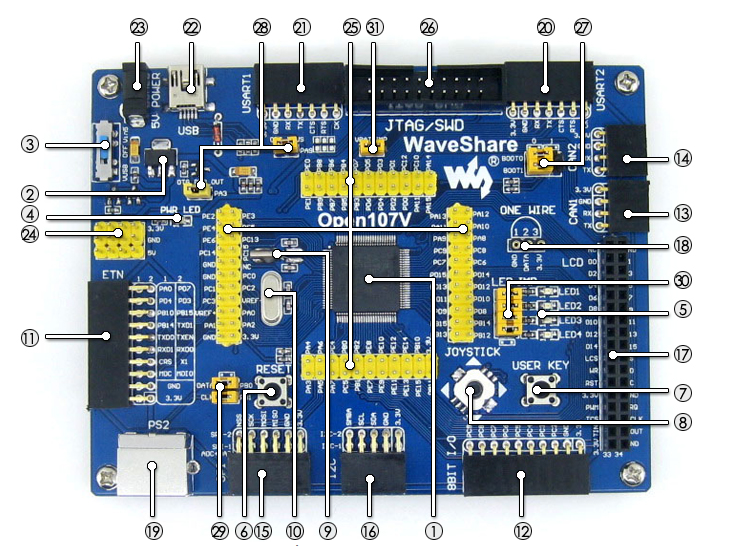

Các chi tiết trên board bao gồm:
- STM32F107VCT6:Hiệu suất cao STM32 MCU mà các tính năng:
- Core:CÁNH TAY Cortex-M3 32-bit RISC
- Tần Số hoạt động:72 mhz, 1.25 DMIPS/MHz
- Điện Áp hoạt động:2-3.6 v
- Đóng gói:LQFP100
- I/Hệ Điều Hành:80
- Kỷ niệm:256 k Flash, 64 k RAM
- Giao Diện truyền thông:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CÓ THỂ
- AD & DA chuyển đổi:2 x AD (12-bit, 1μs, cổ phiếu 16 kênh); 2 x DA (12-bit)
- Gỡ lỗi/Lập Trình:Hỗ trợ JTAG/SWD (dây nối tiếp gỡ lỗi) giao diện, hỗ trợ IAP
- AMS1117-3.3:3.3 v điều chỉnh điện áp
- Cung cấp điện chuyển đổi:5 v DC hoặc USB
- Chỉ số năng lượng;
- Đèn led:Thuận tiện cho việc chỉ I/O hoặc tình trạng chương trình hoạt động
- Nút thiết lập lại;
- Nút nhấn joystick tùy chỉnh;
- Phím điều khiển:Thuận tiện cho I/O đầu vào (năm vị trí)
- 32.768 k tinh thể dao động:Cho nội bộ RTC
- 25 m tinh thể dao động;
- Giao Diện Ethernet:Dễ dàng kết nối với các MCU để ethernet mạng bằng cách sử dụng một bổ sung ethernet mô-đun
- 8 I/O Giao Diện:Dễ dàng kết nối với bàn phím, động cơ, vv.
- CAN1 Giao Diện:Giao tiếp với bảng phụ kiện mà tính năng các CÓ THỂ thiết bị thuận tiện
- CAN2 Giao Diện:Giao tiếp với bảng phụ kiện mà tính năng các CÓ THỂ thiết bị thuận tiện
- SPI1/SPI2 Giao Diện:Dễ dàng kết nối với SPI thiết bị ngoại vi chẳng hạn như DataFlash (AT45DBxx), thẻ SD, MP3, vv.
- I2C1/I2C2 Giao Diện:Dễ dàng kết nối với I2C thiết bị ngoại vi chẳng hạn như I/O giãn nở (PCF8574), EEPROM (AT24Cxx), vv.
- Giao Diện MÀN HÌNH LCD:Dễ dàng kết nối với các màn hình cảm ứng LCD
- MỘT-DÂY Giao Diện:Dễ dàng kết nối với MỘT DÂY các thiết bị (TO-92 gói), chẳng hạn như cảm biến nhiệt độ (DS18B20), điện tử số đăng ký (DS2401), vv.
- PS/2 Giao Diện:Dễ dàng kết nối với PS/2 bàn phím hoặc chuột
- USART1 Giao Diện:Dễ dàng kết nối với RS232, RS485, USB TO 232, vv.
- USART2 Giao Diện:Dễ dàng kết nối với RS232, RS485, USB TO 232, vv.
- USB OTG:Giao tiếp với Thiết Bị USB hoặc USB Host
- 5 v DC jack;
- 5 v/3.3 v công suất đầu vào/đầu ra;
- Chân MCU kết nối:Tất cả các chân MCU có thể truy cập vào kết nối mở rộng cho mở rộng hơn nữa
- JTAG/SWD giao diện:Cho gỡ lỗi chương trình/
- Khởi động Chế Độ Để Lựa Chọn:Để cấu hình các BOOT0 và BOOT1 pins
- USB OTG Để Lựa Chọn Jumper
- Ngắn jumper để cho phép USB OTG, kết nối với MCU I/O
- Mở các jumper để vô hiệu hóa USB OTG, ngắt kết nối từ MCU I/O
- PS/2 Giao Diện Jumper
- Ngắn jumper để kết nối PS/2 thiết bị để mặc định I/Hệ Điều Hành
- Mở các jumper để kết nối PS/2 thiết bị để tùy chỉnh I/O thông qua jump
- Đèn led Jumper
- Ngắn jumper để kết nối các Đèn Led để mặc định I/Hệ Điều Hành
- Mở các jumper để kết nối các Đèn Led để tùy chỉnh I/O thông qua jump
- VBAT QUYỀN LỰC Để Lựa Chọn Jumper
- Ngắn jumper để sử dụng hệ thống cung cấp điện
- Mở các jumper để làm cho nó có thể để kết nối VBAT QUYỀN LỰC bên ngoài, chẳng hạn như pin

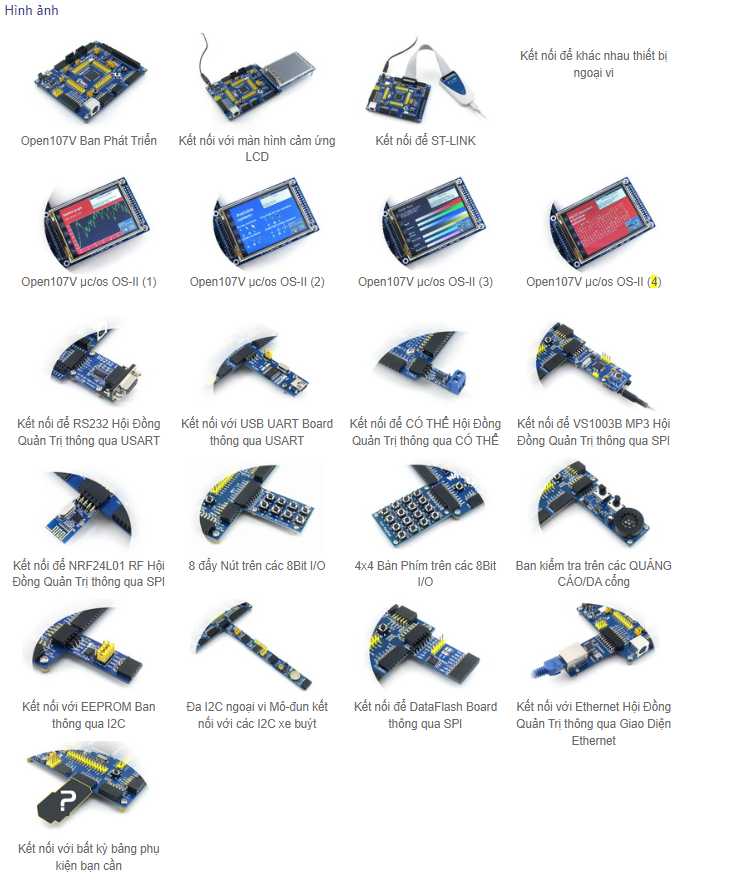

Cách kết nối các module ngoại vi:

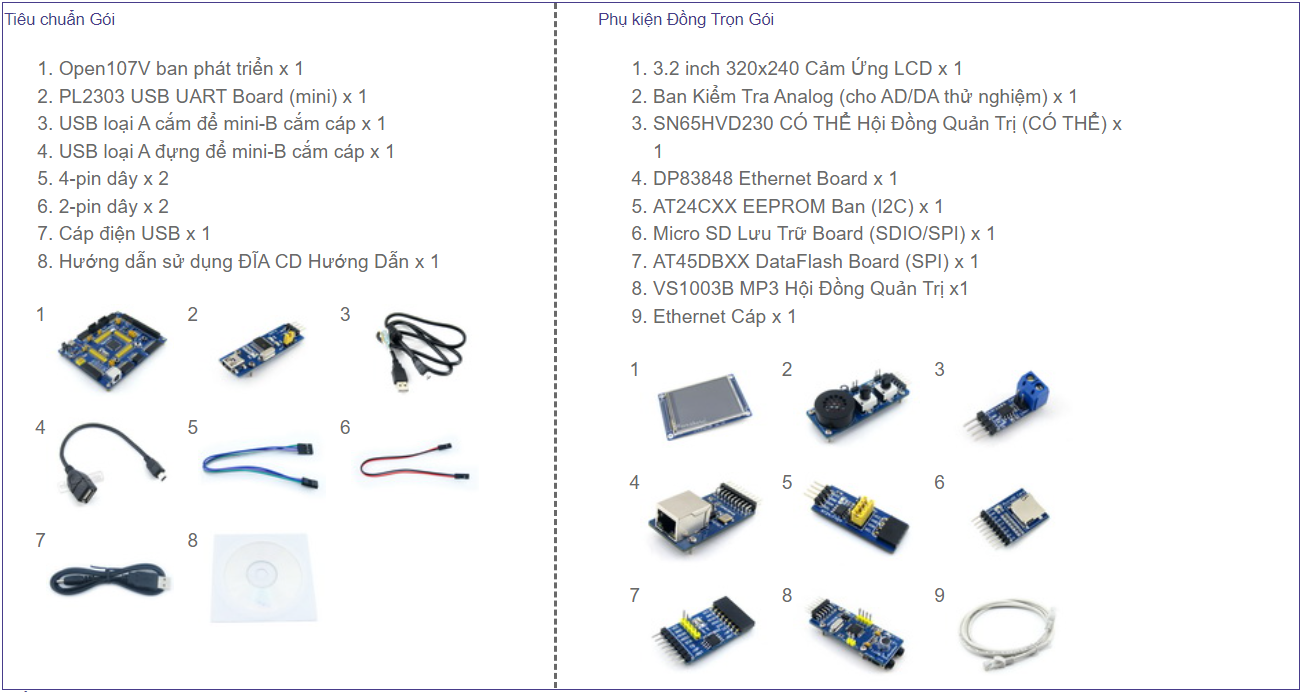

Bộ sản phẩm bao gồm:
