Module rf hc11 ( c1101 - 433mhz )

Mã sản phẩm: E2000017
110.000₫
Còn hàng

 HC11 thường được sử dụng theo cặp, với chế độ song công một . Một cặp module, tốc độ truyền và các kênh thông tin liên lạc phải được thiết lập cùng nhau. Nếu có nhiều module trên, thiết lập kênh là rất cần thiết, bởi vì số lượng các kênh giữa các mô-đun , các dữ liệu được truyền đi phải tách biệt nhau.

Giới Thiệu Module RF HC11 ( C1101 - 433Mhz )

Module RF HC11 sử dụng chíp phát sóng C1101.

HC11 thường được sử dụng theo cặp, với chế độ song công một . Một cặp module, tốc độ truyền và các kênh thông tin liên lạc phải được thiết lập cùng nhau. Nếu có nhiều module trên, thiết lập kênh là rất cần thiết, bởi vì số lượng các kênh giữa các mô-đun , các dữ liệu được truyền đi phải tách biệt nhau.Vai trò của các mô-đun là để thay thế các kết nối nối tiếp dây giữa hai thiết bị, để đạt được truyền tải dữ liệu không dây. Người dùng có thể thay đổi tốc độ truyền và kênh truyền khác nhau.

Các chế độ truyền: FU1 ~ FU4  ( Được thiết Lập Bằng Lệnh AT)

Thông số kĩ thuật :

  • Điện áp hoạt động: 3.3-5V

  • Khoảng cách hoạt động: 1-40M

  • Kích thước: 27.8x14.4x4mm

  • Tần số: 433Mhz

  • Công suất phát sóng : 1dBm - 10dBm

  • Tốc độ : 1200 – 115200

  • Hỗ trợ 128 kênh truyền và 255 địa chỉ

  • Giao thức : UART / TTL

  • Anten theo mạch ( Loại 1)

Để sử dụng module này xin lưu ý các bước thiết lập sau:

  • Các module phải có cùng kênh sóng, cùng địa chỉ. Kênh và địa chỉ phải khác 0.

  • Để cài đặt module, đưa module vào chế độ AT command: nối chân SET xuống mass trước khi cấp nguồn, sau đó cấp nguồn, module sẽ tự động reset về các thông số gốc: Baurate: 9600, stop bits:1, parity: none.

  • Để cài đặt Baurate của module dùng lệnh: AT+Bxxxx (trong đó xxxx là số baudrate, ví dụ 4800,9600,19200,38400,... )

  • Để cài đặt kênh sóng dùng: AT+Cxxx (trong đó xxx là số kênh từ 000 đến 127)

  • Để cài đặt địa chỉ dùng: AT+Axxx (trong đó xxx là địa chỉ từ 000 đến 255)

  •  Để cài đặt công suất phát sóng dùng: AT+Px (trong đó x từ 1 đến 10)

  • Sau khi cài đặt xong nối chân SET lên VCC hoặc để hở để về chế độ hoạt động bình thường: tất cả dữ liệu truyền qua UART vào module sẽ được truyền đến tất cả các module khác có cùng kênh sóng và địa chỉ, và truyền ra bằng UART.

      AT+B9600

      AT+C002

      AT+A002

      AT+FU1

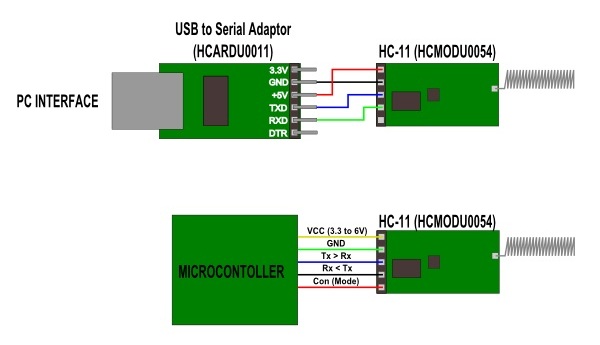

Cách kết nối:

TX (RF) -- RX ( USB, MCU)

RX(RF) -- TX ( USB, MCU)

Module RF HC11 ( C1101 - 433Mhz )

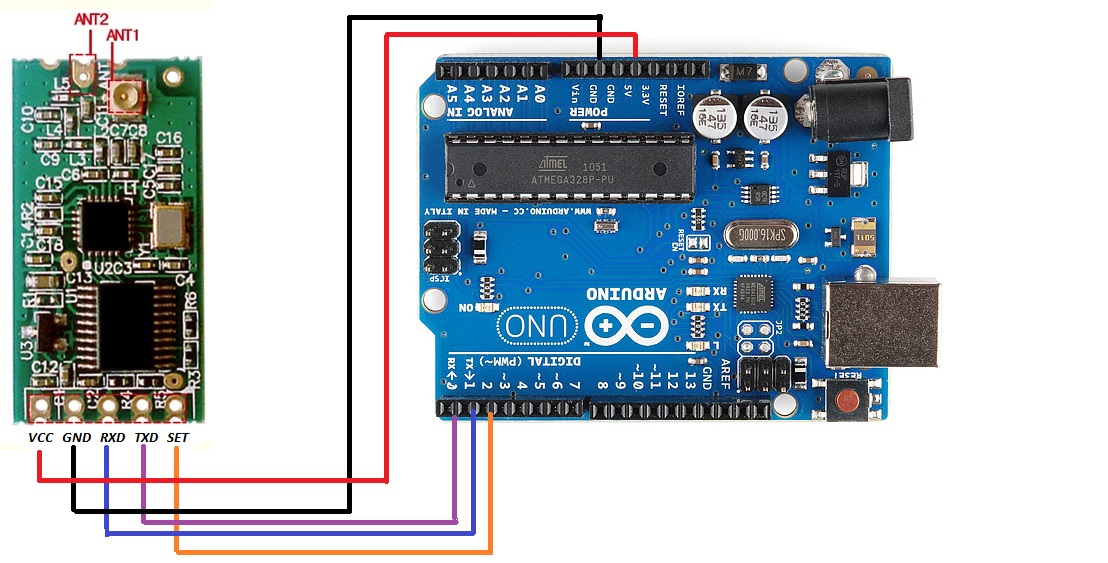

Sơ đồ kết nối Module với Arduino:

Module RF HC11 ( C1101 - 433Mhz )

Tài Liệu Download

Datasheet + Source Code

Video
