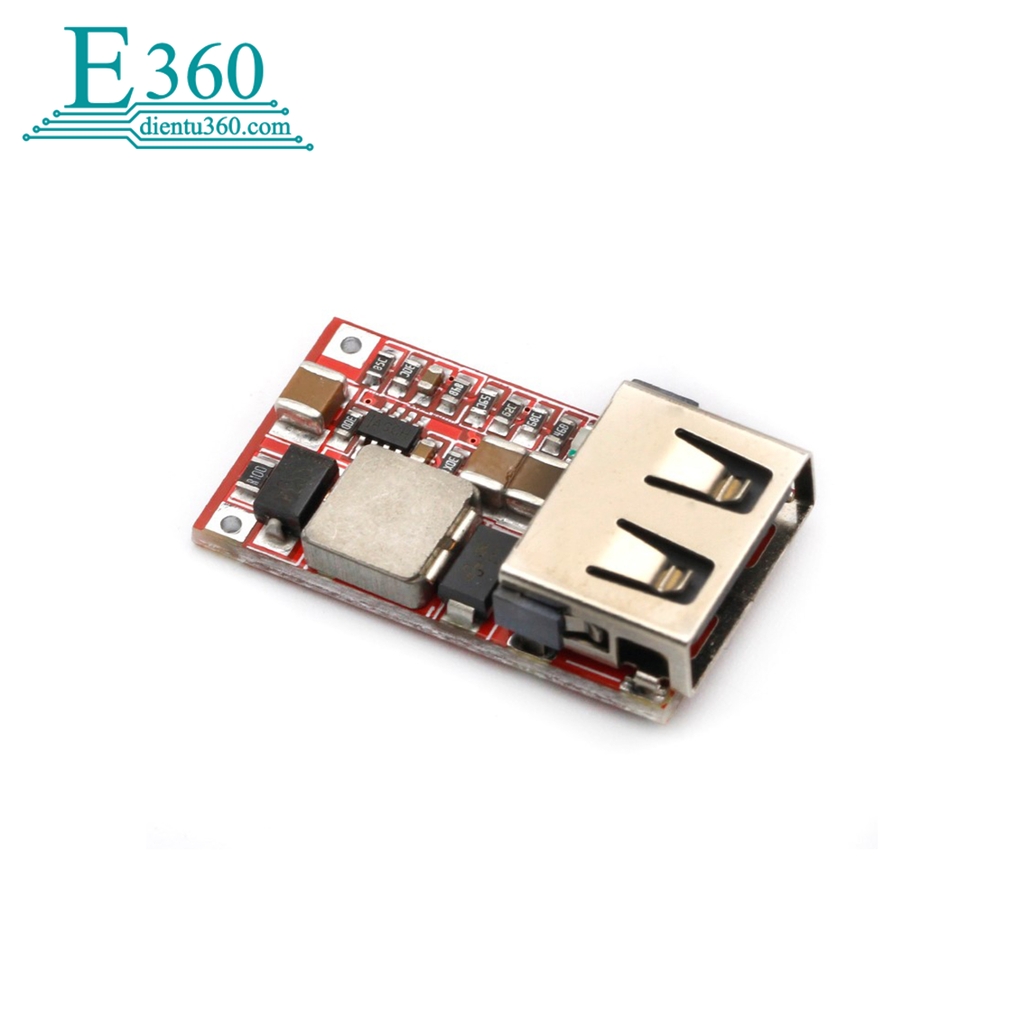

Module buck dc-dc hạ áp qs-1205cbul-3a từ 6-20v xuống 5v3a

Mã sản phẩm: E3600934
25.000₫
Còn hàng

Kich thước:  26,4mm * 15mm * 7,4 mm

Điện áp đầu vào: DC 6-20V

Nhiệt độ hoạt động: -40 °C đến + 85 °C

Điện áp đầu ra: 5.1V - 5.2V

Dòng tối đa: 3A

GIỚI THIỆU SẢN PHẨM:

1: Sử dụng chip mới nguyên bản nhập khẩu từ Hoa Kỳ , không phải chip nội địa, chip tháo dỡ.

2: Dòng ra là 3A , hoạt động lâu dài là 2.1A, và biên độ là đủ.

3: Sử dụng thiết kế sơ đồ mới, thiết kế mạch không yêu cầu tụ điện và tụ tantali (tụ điện có tuổi thọ ngắn. Tụ gốm thể rắn (MCC) kích thước lớn được sử dụng trong mạch hiện tại là 3 cái ).

4: Giải pháp mới áp dụng chỉnh lưu đồng bộ , hiệu suất chuyển đổi mạch rất cao, hiệu suất cao tới 97,5% khi 6,5V đến 5V 0,7A  và 94% khi 12V thành 5V 1A, không giống như một số đồng nghiệp, hiệu suất chỉ 60-70%. (Kiểm tra hiệu quả loại bỏ điện áp rơi trên các điốt và cầu chì bảo vệ ngược đầu vào).

5: Sử dụng cuộn cảm dây đồng phẳng để nâng cao hiệu suất chuyển đổi. Giảm sinh nhiệt.

6: Đầu tiên có chức năng bảo vệ quá áp đầu ra , đầu vào có cầu chì 1.5A và đầu ra 5V có kẹp bảo vệ quá áp ống TVS 300W để bảo vệ thiết bị USB.

7: Sử dụng mạch nhận dạng USB mới, tương thích với IPHONE, hầu hết các điện thoại Android và IPAD .

8:   USB vô cực đầu ngắn mạ vàng có tuổi thọ sử dụng lâu dài mà các loại USB thông thường không thể so sánh được.

9: Chỉ báo điện áp đầu ra ( màu đỏ )

10:   Thể tích nhỏ, 26,4 (L) * 15 (W) * 7,4 (H) mm, đầy

11: Đầu vào có một diode bảo vệ ngược và các điện cực âm và dương của đầu vào sẽ không bị hỏng. (Hiệu quả thử nghiệm của chúng tôi bỏ qua sự sụt giảm điện áp của diode đầu vào và cầu chì)

12: Dòng tĩnh thấp, dòng tĩnh 0,85 mA . Không cần thêm công tắc kết nối với ắc quy ô tô mà có thể kết nối với dây châm thuốc lá hoặc dây nguồn ACC.

KÍCH THƯỚC:

 26,4 (L) * 15 (W) * 7,4 (H) mm

THÔNG SỐ MÔ-ĐUN:

Bản chất mô-đun: chỉnh lưu đồng bộ mô-đun bước xuống không bị cô lập (BUCK)

Điện áp đầu vào: DC 6-20V

Điện áp đầu ra: 5.1-5.2V (bạn có thể chọn giữa 3.3-6V, nếu bạn có điện áp khác, vui lòng thông báo trước cho người bán hàng, giao hàng mặc định là 5.1V-5.2)

Dòng điện đầu ra: 3A (vui lòng chú ý tản nhiệt khi đầy tải), đầu vào thử nghiệm thực tế là 12V và đầu ra nhỏ hơn 2A mà không cần xử lý đặc biệt để tản nhiệt.

Hiệu suất chuyển đổi: 97,5% (6,5 đến 5V 0,7A)(giá trị thử nghiệm sau khi bảo vệ ngược ngắn mạch và cầu chì)

Tần số chuyển mạch : 500KHz

Ripple đầu ra: khoảng 10mV (12V đến 5V3A) băng thông 20M

Chỉ báo đầu ra: chỉ báo điện áp đầu ra màu đỏ

Nhiệt độ hoạt động: Cấp công nghiệp (-40 ° C đến + 85 ° C) (nhiệt độ môi trường càng cao, công suất đầu ra càng giảm)

Bảo vệ quá áp đầu ra: Có, đầu vào 1.5A cầu chì, đầu ra 5V với bảo vệ kẹp ống TVS 300W.

Tăng nhiệt độ đầy tải: 30 ℃

Dòng tĩnh lặng : 0,85mA

Quy định tải: ± 1 %

Quy định điện áp: ± 0,5%

Tốc độ phản hồi động: 5% 200uS

Bảo vệ ngắn mạch đầu ra: có, vui lòng không đoản mạch trong thời gian dài

Bảo vệ kết nối ngược đầu vào: có, đầu vào có diode bảo vệ kết nối ngược

Phương pháp đi dây: hàn

Phương thức đầu vào: hàn

Phương thức đầu ra: USB không viền đầu ngắn
