Kit arm stm32 core stm32f407zxt6 (waveshare)

Mã sản phẩm: E000379
600.000₫
Còn hàng
Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F407ZXT6  Kit ARM STM32 Core STM32F407ZXT6 với bộ mở rộng  chân I/O và giao diện gỡ lỗi JTAG / SWD giúp chúng ta dễ dàng sử dụng và phát triển những ứng dụng của mình trên họ vi điều khiển STM32. Kit ARM STM32 Core STM32F407ZXT6 sử dụng Core4...

Mô Tả Sản Phẩm KIT ARM STM32 Core STM32F407ZXT6

 Kit ARM STM32 Core STM32F407ZXT6 với bộ mở rộng  chân I/O và giao diện gỡ lỗi JTAG / SWD giúp chúng ta dễ dàng sử dụng và phát triển những ứng dụng của mình trên họ vi điều khiển STM32.

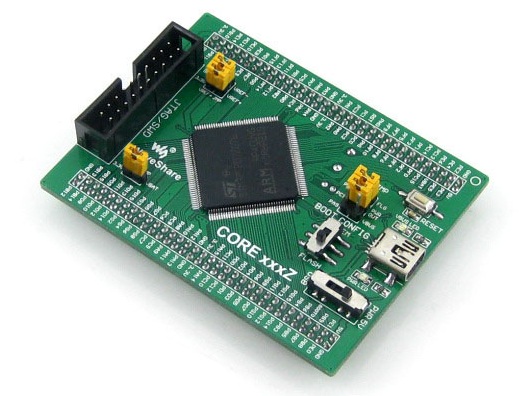

Kit ARM STM32 Core STM32F407ZXT6 sử dụng Core407Z. Core407Z là một bo mạch phát triển STM32 được thiết kế cho STM32F407ZxT6 như 1 vi điều khiển. Core407Z tích hợp giao diện truyền thông USB, giao diện lập trình  gỡ lỗi JTAG / SWD, mạch đồng hồ, quản lý nguồn USB, lựa chọn chế độ khởi động, v.v... Hơn nữa, chân cắm ở mặt sau cho phép Core407Z được cắm vào bảng mạch ứng dụng và hoạt động như  mạch lõi MCU trong hệ thống của bạn. Tất cả các cổng I/O đều có thể truy cập được trên các chân cắm và đầu nối pitch 2.00mm.

Thông Số Kĩ Thuật

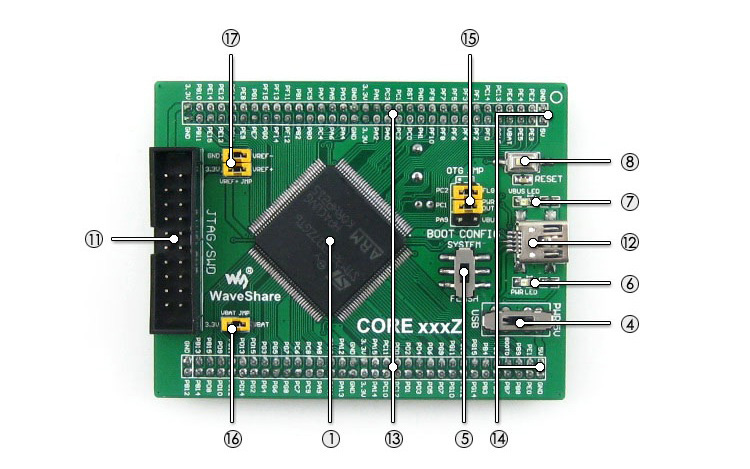

1.STM32F407ZxT6: STM32 MCU hiệu suất cao có tính năng:

  • Core: Cortex-M4 RISC 32 bit

  • Đặc tính: Cấu trúc DSP đơn chu kỳ

  • Tần số hoạt động: 168MHz,210 DMIPS/1.25 DMIPS / MHz

  • Điện áp hoạt động: 1.8-3.6V

  • Kiểu chân: LQFP144

  • Bộ nhớ: 512kb/1024kb Flash, 192+4kB SRAM

  • Giao diện truyền thông MCU:

- 3xSPI, 4xUSART,2 x UART, 2xI2S, 3xI2C, 1 x FSMC, 1 x SDIO,2 x CAN

- 1 x thiết bị FS, HS / máy chủ / bộ điều khiển OTG / USB 2.0 với DMA chuyên dụng, PHY tốc độ tối đa trên chip

- 1 x 10/100 Ethernet MAC

- 1 x giao diện camera song song 8-14bit

  • Bộ chuyển đổi AD/DA: 3 x AD (12 bit, 1μs, cho 24 kênh), 2 x DA (12 bit)

  • Gỡ lỗi / Lập trình: hỗ trợ giao diện JTAG / SWD (gỡ lỗi dây nối tiếp), hỗ trợ IAP

2. AMS1117-3.3: điều chỉnh điện áp 3.3V

3. MIC2075: thiết bị quản lí công suất USB trên mạch

4. Công tắc cấp nguồn: được hỗ trợ từ chân 5V hoặc kết nối USB

5. Boot lựa chọn chế độ: để thiết lập chân BOOT0

6. Hiển thị nguồn

7. Đèn LED VBUS

8. Nút Reset

9. Bộ tạo dao động thạch anh 8M

9. Thạch anh 32,768K

11.Giao diện JTAG/SWD: để gỡ lỗi/lập trình

12.Giao diện USB hoạt động như:

  • Cổng kết nối: được sử dụng để thiết lập giao tiếp USB giữa PC và bảng mạch phát triển STM32

  • Host:  kết nối với các thiết bị USB như ổ flash USB thông qua cáp USB OTG

13.Bộ mở rộng chân cắm MCU: VCC, GND tất cả các chân I/O có thể truy cập trên các đầu nối mở rộng

14.Đầu cắm 5V : nguồn 5V là bắt buộc khi sử dụng USB HOST/OTG

15.Jumper USBHOST/OTG

  • Nối jumper khi dùng USBHOST/OTG

  • Mở jumper để ngắt kết nối từ cổng I/O

15.Jumper lựa chọn VBAT

  • Nối jumper để sử dụng nguồn cấp cho hệ thống

  • Mở jumper để kết nối VBAT với nguồn bên ngoài, ví dụ như pin

16.Jumper lựa chọn VREF

  • Nối các jumper để kết nối VREF + với VCC

  • Mở jumper để kết nối VREF + với các chân tùy chỉnh khác thông qua dây jumper

Cổng JTAG/SWD:

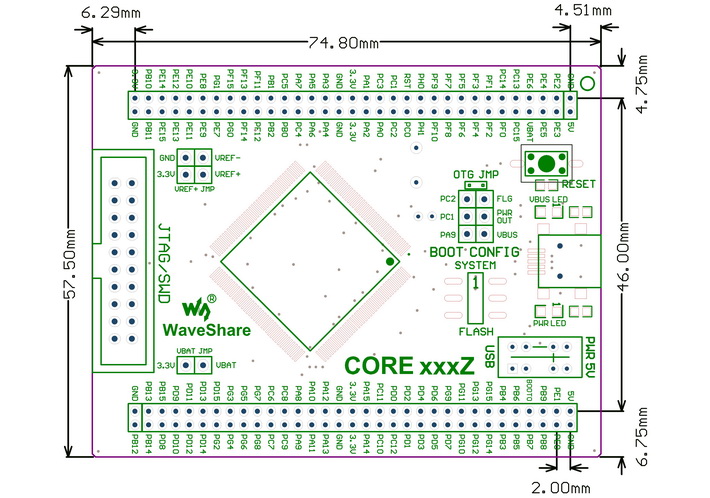

Kích Thước:

Sản phẩm bao gồm:

  • 1 Board phát triển Core407Z
  • 1 Dây cáp USB  Mini
  • 1 Phần mềm CD

Download Tài Liệu KIT ARM STM32 Core STM32F407ZXT6

Điện Tử 360:

https://drive.google.com/open?id=1vyA0n-cOi5pfuShesst3EoDVEqVehCOk

https://drive.google.com/open?id=12kiT14SSNqF4g2U5k3jg9O9VJyEzdk4j

Wiki: www.waveshare.com/wiki/Core407Z
