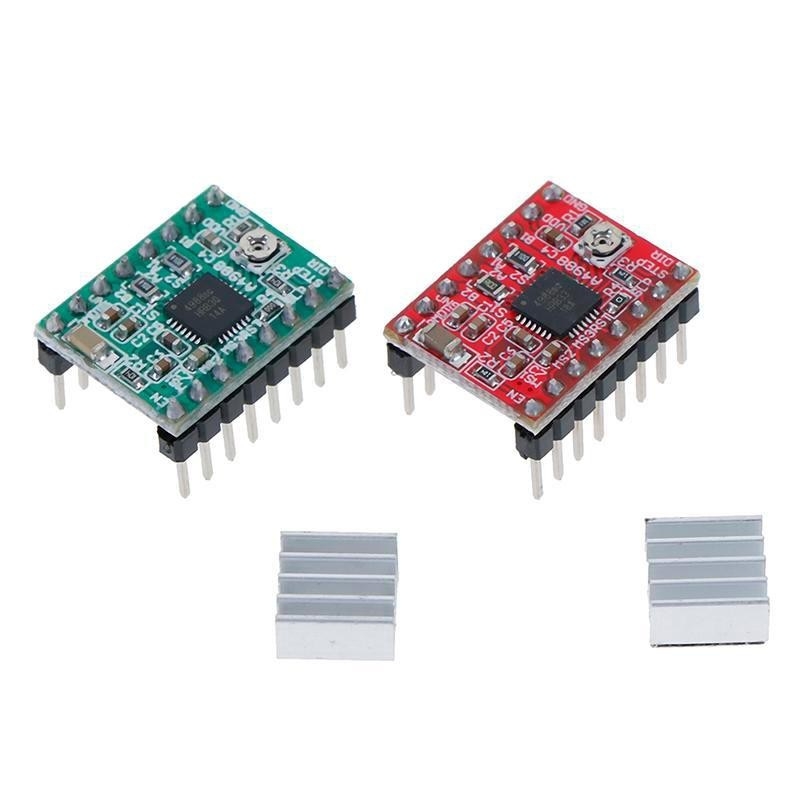

A4988 stepper motor driver

Mã sản phẩm: F-02
30.000₫
Còn hàng
Tổng quan:  Có thể dùng cho các máy in 3D kèm với board RAMPS 1.4. Mạch kết hợp với board CNC Shield V3 dùng cho máy CNC, laser mini, hoặc dùng điều khiển động cơ bước. Thông số kỹ thuật: Điện áp cấp tối thiểu: 8 V Điện áp cấp cực đại: 35 V Dòng cấp liên tục cho mỗi pha: 1 A (không cần...

Tổng quan:

Có thể dùng cho các máy in 3D kèm với board RAMPS 1.4. Mạch kết hợp với board CNC Shield V3 dùng cho máy CNC, laser mini, hoặc dùng điều khiển động cơ bước.

Thông số kỹ thuật:

  • Điện áp cấp tối thiểu: 8 V
  • Điện áp cấp cực đại: 35 V
  • Dòng cấp liên tục cho mỗi pha: 1 A (không cần tản nhiệt, làm mát)
  • Dòng cấp liên tục cho mỗi pha: 2 A (khi có làm mát, tản nhiệt)
  • Điện áp logic 1 tối thiểu: 3 V
  • Điện áp logic 1 tối đa: 5.5 V
  • Độ phân giải: full, 1/2, 1/4, 1/8, và 1/16
  • A4988 Stepper Motor Driver có thể dùng cho các máy in 3D kèm với board RAMPS 1.4. Mạch kết hợp với board CNC Shield V3 dùng cho máy CNC, laser mini, hoặc dùng điều khiển động cơ bước.

PIN OUT:

Hướng dẫn sử dụng:

Cần cấp điện áp điều khiển (3-5.5V) vào hai chân VDD và GND, và nguồn áp cho động cơ (8-35V) nối vào hai chân VMOT và GND. Các nguồn cung cấp cần có tụ điện được đặt gần với module, và có thể cung cấp đủ dòng điện dự kiến (tối đa 4A để cung cấp cho động cơ).

Module có thể kết nối với các loại động cơ bước 4 dây, 6 dây, 8 dây.

Điều khiển số bước

MS1 MS2 MS3 Bước
Low Low Low Full step
High Low Low 1/2 step
Low High Low 1/4 step
High Low High 1/8 step
High High High 1/16 step

Sơ đồ mạch

Tài Liệu:

- Datasheet

- Source code
